軸承基礎知識
來源: | 發布時間:2018-4-24 15:26:58 | 瀏覽次數:

  軸承內部結構

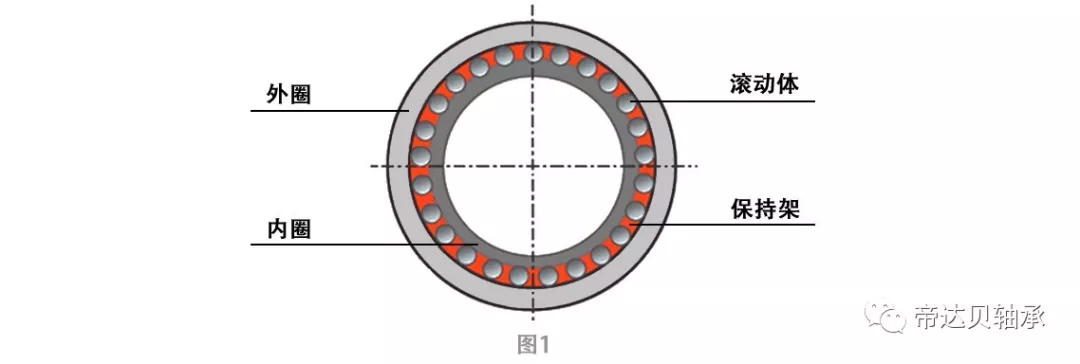

  • 軸承內部一般由內圈、外圈、滾動體和保持架組成 —— 通常稱為四大件,如下圖1;

  • 對于密封軸承,再加上潤滑劑和密封圈(或防塵蓋)—— 又稱六大件。


  軸承工作狀況

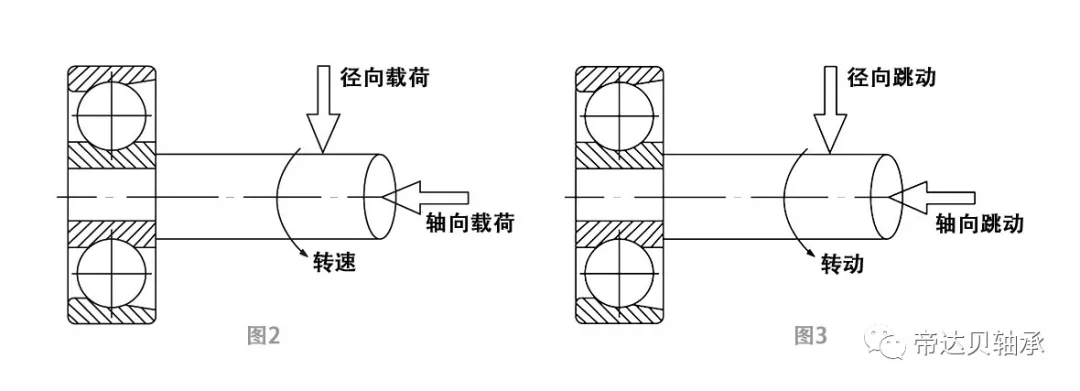

  • 軸承在工作(按一定的轉速轉動)時,具有承受徑向載荷或軸向載荷的能力,如下圖2;

  • 軸承按一定的轉速轉動時,會產生徑向跳動或軸向跳動,如下圖3。

  • 根據軸承使用的工作狀況來選用不同類型的軸承,才能更好的發揮軸承的功能,并延長軸承的使用壽命。選用軸承需考慮的因素有:徑向載荷、軸向載荷、轉速要求、徑向跳動、軸向跳動、工作溫度、噪音要求、潤滑狀況。

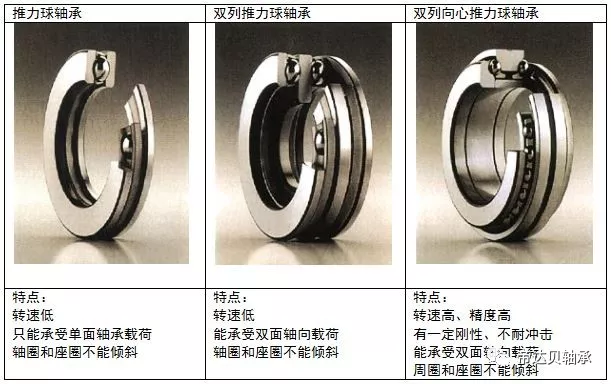

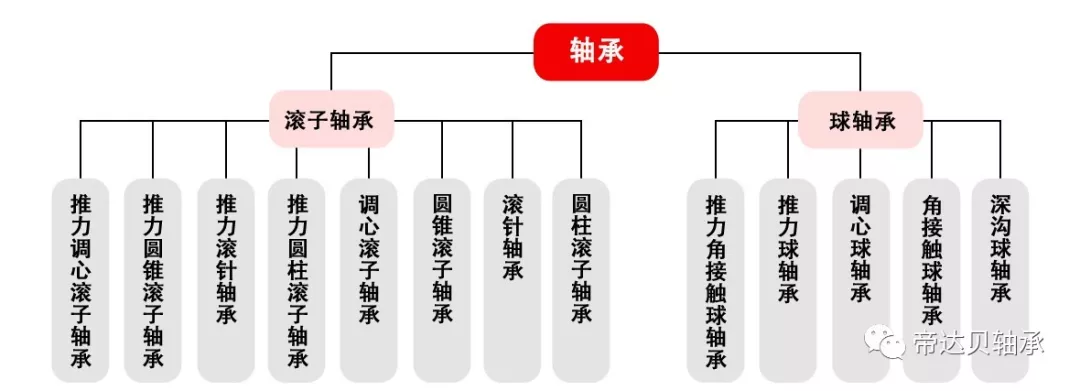

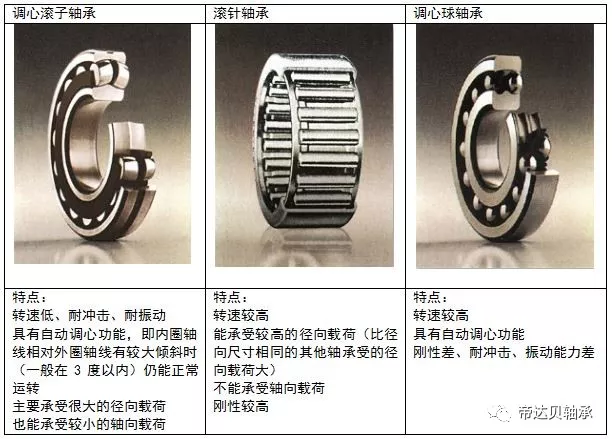

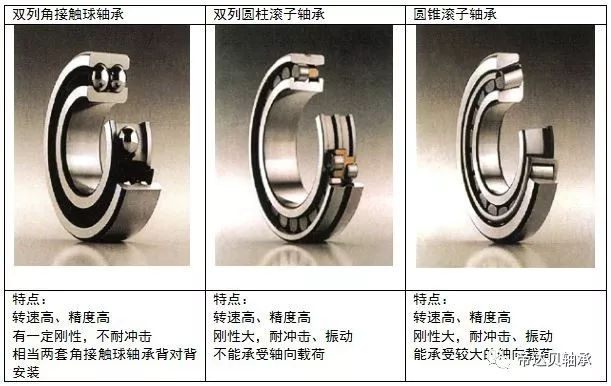

  軸承分類




  軸承代號


  • 基本代號

基本代號:表示軸承的基本類型、結構與尺寸,是軸承代號的基礎。

基本代號由類型代號、尺寸系列代號和內徑代號三部分組成。

1. 類型代號

用阿拉伯數字(以下簡稱數字)或大寫拉丁字母(以下簡稱字母)表示。

2. 尺寸系列代號

尺寸系列代號:由軸承的寬(高)度系列代號和直徑系列代號組成,用數字表示。


型代號+尺寸系列代號


3. 內徑代號

內徑代號:表示軸承公稱內徑尺寸大小,用數字表示。


4. 基本代號編制規則

基本代號中當軸承類型代號用字母表示時,編排時應與表示軸承尺寸的系列代號、內徑代號或安裝配合特征尺寸的數字之間空半個漢字距。

例:N 2324、UC 201

5. 舉例

例1:6204


例2:22324


例3:N 2210


  • 前置、后置代號

1. 前置、后置代號是軸承在結構、尺寸、公差、技術要求等有改變時,在其基本代號錢后添加的補充代號。


2. 前置代號

前置代號用字母表示


3. 后置代號

后置代號用字母(或添加數字)表示

3.1 后置代號的編制規則

后置代號置于基本代號的右邊并與基本代號空半個漢字距(代號中有符號“-”、“/”除外)。當改變項目多,具有多組后置代號,按內容從左至右的順序排列;

改變為4組(含4組)以后的內容,則在其代號前用“/”與前面代號隔開;

例:6025 2Z/P6      22308/P63

改變內容為第4組后的兩組,在前組與后組代號中的數字或文字表示含義可能混淆時,兩代號間空半個漢字距。例:6208/P63 V1

3.2 后置代號及含義

內部結構代號


密封、防塵與外部形狀變化代號


保持架結構、材料改變的代號

(1)保持架采用規定的結構、材料時,不編制結構、材料改變的后置代號


(2)保持架不按上述規定時,采用保持架結構、材料改變代號

(a)保持架材料:

F – 鋼、球墨鑄鐵或粉末冶金實體保持架,用附件數字表示不同的材料

F1 – 碳鋼、F2 – 石墨鋼、F3 – 球墨鑄鐵、F4 – 粉末冶金

Q – 青銅實體保持架,用附加數字表示不同的材料

Q1 – 鋁鐵錳青銅、Q2 – 硅鐵鋅青銅、Q3 – 硅鎳青銅、Q4 – 鋁青銅

M – 黃銅實體保持架

L – 鈦合金保持架,用附加數字表示不同的材料

L1 – LY11CZ、L2 – LY12CZ

T – 酚醛層壓布管實體保持架

TH – 玻璃纖維增強酚醛樹脂保持架(筐型)

TN – 工程塑料模注保持架,用附件數字表示不同的材料

TN1 – 尼龍、TN2 – 聚砜、TN3 – 聚酰亞胺、TN4 – 聚碳酸酯、TN5 – 聚甲醛

J – 鋼板沖壓保持架,材料有變化時附加數字區別

Y – 銅板沖壓保持架,材料有變化時附加數字區別

SZ – 保持架由彈簧絲或彈簧制造

(b)保持架結構形式及表面處理:

H – 自鎖兜孔保持架

W – 焊接保持架

R – 鉚接保持架(用于大型軸承)

E – 磷化處理保持架

D – 碳氮共滲保持架

D1 – 滲碳保持架、D1 – 滲氮保持架

C – 有鍍層的保持架(C1 – 鍍銀)

A – 外圈引導

B – 內圈引導

P – 有內圈或外圈引導的拉孔或沖孔的窗型保持架

S – 引導面有潤滑槽(注:本條的代號只能與“(a)條”結合使用)

例:MPS – 有拉孔或沖孔(窗型保持架)的黃銅實體保持架,外圈或內圈引導,引導面有潤滑槽。

JA – 鋼板沖壓保持架,外圈引導

FE – 經磷化處理的鋼制實體保持架

V – 滿裝滾動體(無保持架)

例:6208 V – 滿裝球深溝球軸承


軸承零件材料改變代號

一般軸承零件材料為軸承鋼,鋼號為:GCr9、GCr15、GCr15SiMn

當軸承零件材料改變時,需編制軸承零件材料改變代號


公差等級代號


游隙代號


G公差等級代號與游隙代號需同時表示時,可以簡化,取公差等級代號加上游隙組號(0組不代表)組合表示。

例1:/P63表示軸承公差等級P6組、徑向游隙3組

例2:/P52表示軸承公差等級P5組、徑向游隙2組


配置代號


(1)配置組中軸承數目

/D – 兩套軸承;/T – 三套軸承;/Q – 四套軸承;/P – 五套軸承;/S – 六套軸承

(2)配置組中軸承排列

B – 背對背;F – 面對面;T – 串聯;BT – 背對背串聯;FT – 面對面串聯;FC – 成對串聯的面對面

(3)配置時的軸向游隙、預緊及軸向載荷分配

GA – 輕預緊(深溝及角接觸球軸承)

GB – 中預緊(深溝及角接觸球軸承)

GC – 重預緊(深溝及角接觸球軸承)

注:用于角接觸球軸承,“G”省略

G – 特殊預緊,附件數字直接表示預緊的大小

CA – 軸向游隙較?。ㄉ罟導敖墻喲デ蛑岢校?/p>

CB – 軸向游隙較CA大(深溝及角接觸球軸承)

CC – 軸向游隙較CB大(深溝及角接觸球軸承)

CG – 軸向游隙為零(圓錐滾子軸承)

R – 徑向載荷均勻分配

(4)示例

7210 C/DBA – 接觸角=15°的角接觸球軸承7210 C,成對背對背配置,有輕預緊。

6210/DFGA – 深溝球軸承6210,修磨端面后,成對面對面配置,有輕預緊。

7210 C/TFT – 接觸角=15°的角接觸球軸承7210 C,三套配置,兩套串聯和一套面對面。

7210 AC/QBT – 接觸角=25°的角接觸球軸承7210 AC,四套成組配置,三套串聯和一套背對背。

NU 210/QTR – 圓柱滾子軸承NU 210,四套配置,均勻預緊。

7210 C/PT – 接觸角=15°的角接觸球軸承7210 C,五套串聯配置。


其他特性代號



  • 滾針軸承基本代號

滾針軸承基本代號由軸承類型代號和表示軸承配合安裝特征的尺寸構成



  • 非標準軸承和英制軸承代號

1. 非標準軸承代號

軸承結構特殊、外形尺寸不符合標準規定的軸承稱為非標準軸承。其代號編制方法詳見JB/T2974 – 93《滾動軸承代號方法的補充規定》。

2. 英制軸承代號

按英制尺寸制造的軸承,其代號編制方法沒有具體規定。一般由用戶與制造廠協商同意后,可以采用其他方法來編制軸承代號。


  • 帶附件軸承代號



  軸承的配合

  • 軸和外殼的配合

向心球、球面滾子、圓柱滾子軸承

下圖是符合ISO標準的軸承與軸和外殼的配合的選擇。這些標有g6、h6等的塊標表示在不同負荷和套圈旋轉的情況下,為滿足不同松和緊配合的要求,軸和外殼的直徑和公差范圍。


  • 配合表面的粗糙度和形位公差

配合表面的粗糙度和形位公差,直接影響產品的使用性能,如耐磨性,抗腐蝕性和配合性質等。為此,合理規定軸和外殼孔的形位公差和提出配合表面的粗糙度要求,對于穩定配合性質,提高過盈配合的聯結強度至關重要。

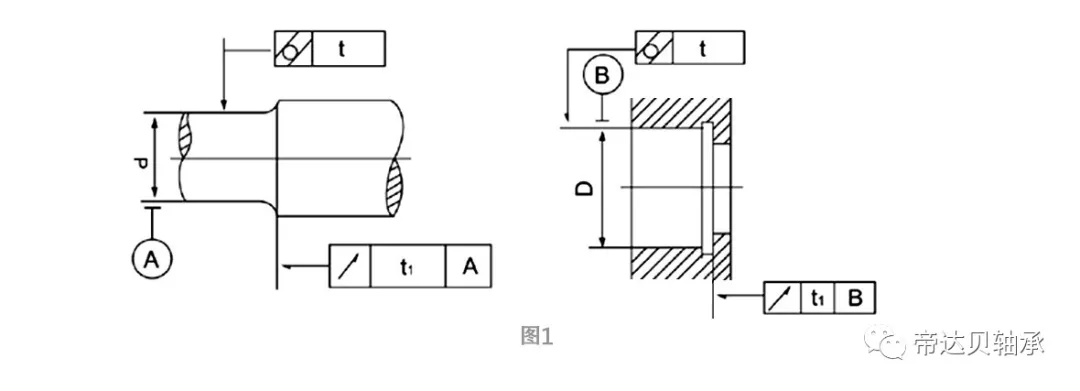

軸和外殼孔的配合表面粗糙度及形位公差見下圖1、表1和表2。

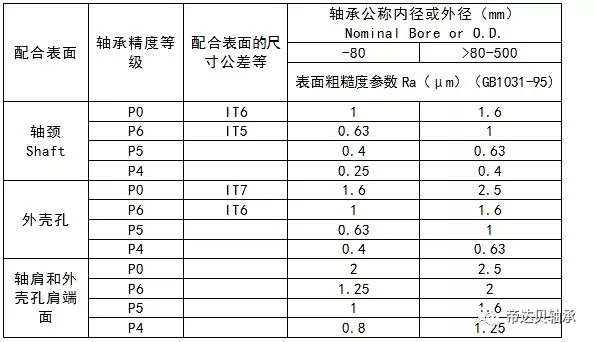

表1  配合表面的粗糙度

注:軸承裝在緊定套或推卸套上時,軸頸表面的粗糙度Ra不應大于2.5μm


表2  軸和外殼孔的形位公差
